发条厂家为你解析钟又不走了怎么办？该上发条了！那么，就让我们开始吧。 前两天，我购入了一个精致的八音盒。只需扭动几圈发条，便有优美的音乐从盒子中流出。我知道过一会儿，音乐就会停止。可是是什么让发条自己动起来的呢？” 发条的本质是...... 对于聪明的看官来说，这点其实很好想到。发条的本质，即在旋转了几圈之后，能够旋转回原来的位置的一个结构。如果一个物体在形变之后，能够恢复其原本的形状，我们说它发生了弹性形变。
那么我也不卖关子了，直接上图。图中的蓝色部分就是可以转动的发条的手柄。至于红色部分，则是一条卷成卷筒纸状的金属薄片（别名发条弹簧）。当转动手柄时，连结上下两部分的连杆带动发条弹簧使其越缠越紧。这时，发条弹簧发生了弹性形变，产生了力使得手柄向相反的方向旋转。
好像有什么不对...... 我费了好大的劲拧这发条，结果一松手，“唰”的一下就复原了？？ 为了解决这个问题，我们需要更深入地研究发条的内部结构。撇开别的奇奇怪怪的结构不谈，一个合格的发条，其必不可少的两个部分是止逆棘轮和阻滞系统。 各位看官，你们是否有曾想过，为什么发条恢复原状的时间那么长，而上发条，却只要快速地拧两下呢？对此，止逆棘轮功不可没。
在上图中，那个像小太阳一样的轮子就是止逆棘轮。这种轮子的特点就在于它的锯齿是有朝向的。因此图中卡在锯齿上的结构（认为是发条弹簧的一部分）只能逆时针方向转动，在棘轮固定住了的情况下，发条弹簧是无法顺时针转动的。 这样就能做到上发条的时候不会有什么阻碍，但是一松手棘轮边缘的锯齿就会牢牢地卡住连杆，发条弹簧因形变带动连杆时也会带动棘轮一起转。 如果能明白这点，那么整个问题就解决一半了。 接下来，请各位看官思考一下，为什么发条恢复原状的时间会如此之长呢？在这里我会举两个例子来说明阻滞系统的重要性。 八音盒 从八音盒中发出的音乐为什么不会速度太快呢？

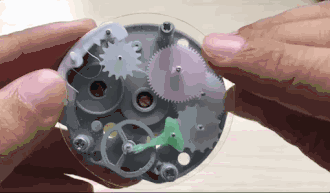

各位看官可以看到，在八音盒的内部结构中，用黄色框标记出来的部分，是八音盒的音筒。箭头指向的绿色齿轮，是我们方才讲到的止逆棘轮。仔细观察便可发现，这里的止逆棘轮并没有“朝一边倒”的锯齿，而是在棘轮的中心做了手脚。用红色圈标记出来的部分，也可以起到卡住发条弹簧连杆的作用。 除去一大堆变速的齿轮之外，这里还有一个用蓝色框标记出来的结构。称为调节器。
在第一个图中，我们可以看到调节器的转速已经相当的快了。在相同条件下，物体所受空气阻力与其运动速度的平方成正比，与其迎风面积成正比。调节器上部分的配重物有着相对较大的体积，增加了迎风面积。因此转动得如此之快的调节器受到了相当大的空气阻力，从而减缓了发条弹簧因形变而恢复原状的速度。
发条恢复形状如此之慢的另一个原因我想可能与扭矩有关。在这里可以理解为当一枚大齿轮带动一枚小齿轮转动时，所需要的力会大于相同的小齿轮带动大齿轮转动的力。通过几组大齿轮带动小齿轮的结合，可以获得十分大的阻力，因而发条本身转动的速度也会慢一些。 手表的内部结构为什么这么精细呢？

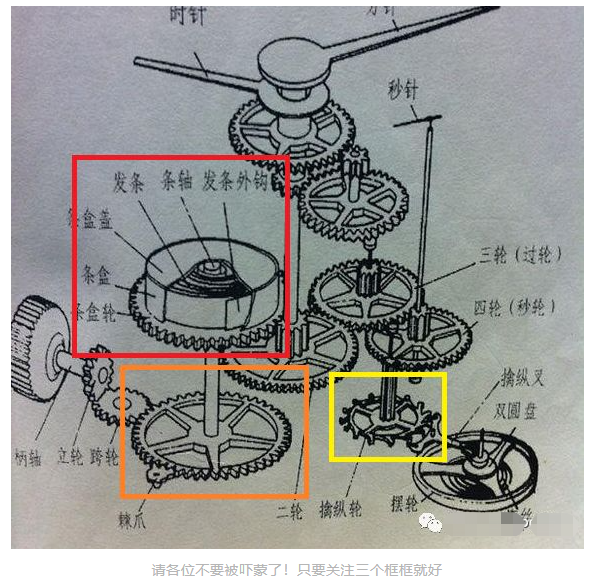

这张图可以说是比较清楚的手表内部构造图了。红色和橙色框中的分别是我们的老朋友，发条弹簧和止逆棘轮。奥秘就在于这个黄色框中的擒纵轮。 工作示意图，其中正在转动的轮子与绿色把柄构成了一个擒纵结构。 看了上面的这个动图，相信各位看官对于擒纵轮（擒纵结构）的工作原理有了初步的了解。通过特殊结构使得发条弹簧带动的齿轮间断转动，可以减缓发条恢复原状所使用的时间。在手表的结构图中，如果各位看官仔细观察，便可发现擒纵轮直接控制着整个手表三个指针的运转，擒纵轮转动一格，三个指针都同时转过不同的角度。擒纵轮可谓作用巨大。 有些看官可能会问：“说了那么多，阻滞系统到底是什么？”其实，阻滞系统可以代表一切能让发条恢复原状的速度变慢的结构，也是一个发条能够正常运转不可或缺的结构。 所以...... 我们来做一个总结。当转动发条的手柄时，会带动内部的发条弹簧（即薄金属片），使其越缠越紧，从而有恢复其原有形状的能力。由于止逆棘轮的存在，发条不会拧一下就松开。同时，阻滞系统减缓了发条松开的时间，从而更好地让发条行使自己的功能。 不知各位看官是否听懂了呢？ 上一篇平面涡卷弹簧设计计算下一篇发条弹簧类型、结构及应用 |
